Як зібрати простого робота для початківців: покрокова інструкція

Зміст:

• Що потрібно для складання простого робота: вибір комплектуючих
• Етапи складання робота своїми руками
• Створення основи та кріплення вузлів
• Підключення електродвигунів та проведення провідників
• Встановлення датчиків для автономності робота
• Програмування: як змусити робота працювати
• Де знайти натхнення та додаткову інформацію для роботи над власним проектом
• Додаткові поради для тих, хто робить перші кроки

Мрієш зібрати власного маленького робота, але здається, що це під силу лише інженерам із досвідом? Сотні новачків щороку починають з простих проєктів і швидко переконуються: робототехніка – це не лише про складні формули, а й про творчість, пошук цікавих рішень і азарт відкриттів. Перший крок – зробити простого робота, котрий реагує на світло чи рухається у певному напрямку. Це не потребує глибоких знань електроніки, але відкриває двері до розуміння принципів, які лежать в основі сучасних «розумних» пристроїв. Пам’ятаю, як знайомий учень, надихнувшись відео з YouTube, змайстрував робота-машинку на основі картонної коробки, декількох моторчиків та батарейки. А рівно за місяць він уже самостійно програмував робота збирати дрібні предмети по кімнаті. Тобі теж під силу розібратись, зібрати і вдосконалити таку конструкцію під себе.

Що потрібно для складання простого робота: вибір комплектуючих

Головне – не втрачати ентузіазм через складний вигляд плати чи дротів. Для старту достатньо базового набору елементів, які легко знайти в магазинах електроніки або замовити онлайн. Ось мінімальний список деталей для створення першого простого робота-візка:

• Плата Arduino Uno або аналог (мінікомп’ютер, який керуватиме всім)
• Два маленькі електродвигуни з колесами
• Пластикова або картонна платформа (основа для майбутнього робота)
• Блок живлення (батарейний відсік або акумулятор 6-9 В)
• Кабелі або провідники для з’єднання елементів
• Датчик (наприклад, інфрачервоний або ультразвуковий для уникання перешкод)
• Набір гвинтів, шурупчиків, клей або двостороння стрічка

За потреби, можна додати світлодіоди, додаткові сенсори чи навіть декоративні елементи.

Етапи складання робота своїми руками

Збірка простого робота розбивається на кілька кроків: створення каркаса, встановлення електроніки, підключення двигунів, під’єднання датчиків, а далі – написання елементарної програми для контролю руху.

Створення основи та кріплення вузлів

Вибери матеріал для платформи: міцний пластик або навіть щільний картон. Виріж прямокутник або іншу зручну форму. Познач місця для кріплення моторів з колесами. Зафіксуй їх так, щоб колеса вільно обертались і стояли симетрично.

До платформи прикріпи батарейний відсік та плату керування (наприклад, Arduino). Для цього зручно використовувати гвинти або клейкі стрічки. Переконайся, що всі елементи міцно тримаються, нічого не заважає руху коліс.

Підключення електродвигунів та проведення провідників

Проведи з’єднання від моторів до плати. Найзручніше скористатись спеціальними моторними драйверами (наприклад, L298N чи схожими), щоб плата могла контролювати оберти коліс. Провідники встав у відповідні роз’єми на платі Arduino і драйвері, перевір полярність.

Якщо використовуєш драйвер, підключи батареї так, щоб живлення йшло і на двигуни, і на плату. Це важливо для коректної роботи всіх елементів.

Встановлення датчиків для автономності робота

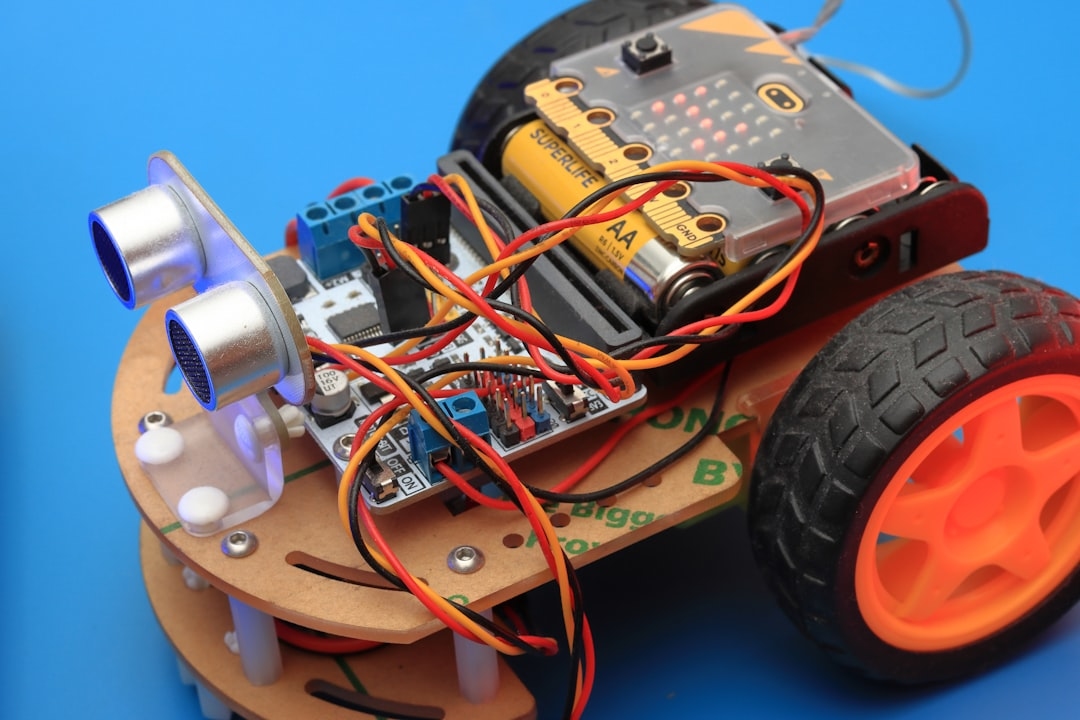

Щоб твій робот не просто їздив у довільному напрямку, а міг орієнтуватись у просторі, додай прості сенсори. Найчастіше для першого проєкту використовують ультразвуковий датчик відстані або пару ІЧ-датчиків лінії.

Закріпи датчик спереду платформи, під’єднай його до плати згідно з інструкцією. Варто скористатися схемою підключення, яку можна знайти на офіційному сайті Arduino або у блозі про робототехніку.

Такий датчик дозволить роботу зупинятися перед перешкодами або змінювати напрямок руху. У багатьох дитячих гуртках використовують сценарій, коли робот самостійно об’їжджає коробку чи катається по кімнаті, не врізаючись у меблі.

Програмування: як змусити робота працювати

Після складання прийшов час «оживити» механізм. Один із найпростіших способів – скористатись середовищем Arduino IDE. Потрібно підключити плату до комп’ютера через USB та завантажити в неї просту програму.

Для старту можна написати код, який рухає робота вперед та зупиняє перед перешкодою:

// Приклад програми для робота на Arduino
int motorA1 = 3;
int motorA2 = 4;
int motorB1 = 5;
int motorB2 = 6;
int trigPin = 7;
int echoPin = 8;

void setup() {
pinMode(motorA1, OUTPUT);
pinMode(motorA2, OUTPUT);
pinMode(motorB1, OUTPUT);
pinMode(motorB2, OUTPUT);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
}

void loop() {
long duration, distance;
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH);
distance = duration * 0.034 / 2;

if(distance < 15) { // якщо перешкода ближче 15 см
// зупинити мотори
digitalWrite(motorA1, LOW);
digitalWrite(motorA2, LOW);
digitalWrite(motorB1, LOW);
digitalWrite(motorB2, LOW);
delay(600);
// розвернутися
digitalWrite(motorA1, HIGH);
digitalWrite(motorA2, LOW);
digitalWrite(motorB1, LOW);
digitalWrite(motorB2, HIGH);
delay(700);
} else {
// рух вперед
digitalWrite(motorA1, HIGH);
digitalWrite(motorA2, LOW);
digitalWrite(motorB1, HIGH);
digitalWrite(motorB2, LOW);
}
}

Цей фрагмент задає алгоритм: якщо перед роботом з’являється перешкода, він зупиняється та повертає вбік. Інакше продовжує рух вперед.

Де знайти натхнення та додаткову інформацію для роботи над власним проектом

Новачки часто шукають підтримку на форумах, у тематичних спільнотах, чи переглядають відеоогляди на платформах, як-от YouTube. Там можна знайти реальні збірки, поради щодо вибору компонентів і типові помилки при монтажі простого робота своїми руками.

Часто зустрічаються поради не економити на батарейках – від цього залежить якість руху. Багато хто додає до робота домашні “фішки”: малює йому очі, встановлює музичний модуль або вмикає LED-індикацію.

Після зборки першої моделі виникає бажання експериментувати: програмувати інші алгоритми чи додавати нові сенсори, аби робот розрізняв кольори або міг виконувати прості завдання.

Додаткові поради для тих, хто робить перші кроки

• Обирай недорогі, але популярні компоненти – для них легше знайти інструкції.
• Документуй свій проєкт: фотографуй етапи, занотовуй схеми, позначай складнощі.
• Не бійся помилок – кожен неправильний дріт чи помилка у коді дають сценарії для навчання.
• Залучай друзів або родичів – разом цікавіше шукати креативні рішення.

Освоєння основ робототехніки відкриває світ сучасних технологій та розвиває креативність. Простий робот власноруч – чудовий старт для глибшого занурення в програмування та інженерію. Не відкладайте ідею на потім: навіть найскромніший експеримент – вже перший крок до справжньої робототехніки.
