Як створити простого робота своїми руками: покрокова інструкція для новачків

Зміст:

• Вибір конструкції: який робот підходить новачку
• Необхідні матеріали та інструменти для створення робота своїми руками
• Збірка механіки та електроніки: покрокова інструкція для початківців
• Основні кроки складання:
• Програмування простого робота: як написати код для Arduino
• Типові помилки та шляхи їх вирішення в процесі створення саморобного робота
• Розвиток і удосконалення: ідеї для наступних кроків у робототехніці
• Висновок

Коли в руках з’являється перша плата Arduino, мотори та дроти, багато хто відчуває суміш захоплення й розгубленості. Зібрати щось власноруч, побачити, як бездушний шматок пластику оживає, – це наче перший запуск ракети, нехай і на власному столі. Робототехніка вже давно перестала бути прерогативою професіоналів. Тепер навіть школярі та допитливі дорослі можуть створити простого робота власноруч, і для цього не обов’язково мати диплом інженера чи доступ до виробничих ліній.

Старт завжди найскладніший. Саме тут виникають типові запитання: які компоненти потрібні для саморобного робота, із чого почати, чи реально обійтися без великих фінансових вкладень і складних інструментів? Відповідь приємно здивує – усе простіше, ніж здається. Головне – бажання, трохи терпіння і базове розуміння, як працює електроніка.

Вибір конструкції: який робот підходить новачку

Свій перший проєкт краще почати з найпростішого мобільного робота. Це може бути примітивний візок, що рухається вперед, повертає, або уникає перешкод. Такий підхід дозволить зрозуміти принципи керування, роботу датчиків і приводів, а також основи програмування мікроконтролера.

Для складання базової моделі підійде класична платформа на двох колесах із провідним керуванням. Саме на прикладі такого пристрою розберемо покрокову інструкцію, орієнтовану на тих, хто ще ніколи не мав справи із робототехнікою.

Необхідні матеріали та інструменти для створення робота своїми руками

Перед початком роботи важливо підготувати всі компоненти й інструменти. Ось базовий набір, який знадобиться для збирання простого робота:

• Плата Arduino Uno або її аналог
• Два двигуни постійного струму з колесами
• Шасі (можна використати фанеру, пластик або готовий набір)
• Модуль драйверу двигуна (наприклад, L298N)
• Батарейний тримач і акумулятори (4-6 AA)
• Проводи та перемички для підключення
• Датчик уникнення перешкод (ультразвуковий чи ІЧ)
• Викрутка, паяльник (за потреби), клей-пістолет
• Ноутбук із встановленим Arduino IDE

Рекомендовано почати зі стандартних, недорогих наборів – вони містять усе необхідне та дозволяють уникнути проблем з сумісністю деталей.

Збірка механіки та електроніки: покрокова інструкція для початківців

Починаємо з механічної основи. Для шасі підійде невелика дощечка або готова платформа, де можна закріпити двигуни та електроніку. Мотори фіксують на нижній частині, колеса – по боках. Батарейний відсік розміщують так, щоб вага була розподілена рівномірно.

Далі збираємо електронну частину. Arduino фіксуємо у центрі платформи, поряд – драйвер двигунів. Кожен мотор з’єднуємо з вихідними контактами драйвера, фіксуємо проводи кріпленнями або скотчем. До драйвера підключаємо живлення, а також цифрові входи Arduino, які відповідатимуть за управління рухом.

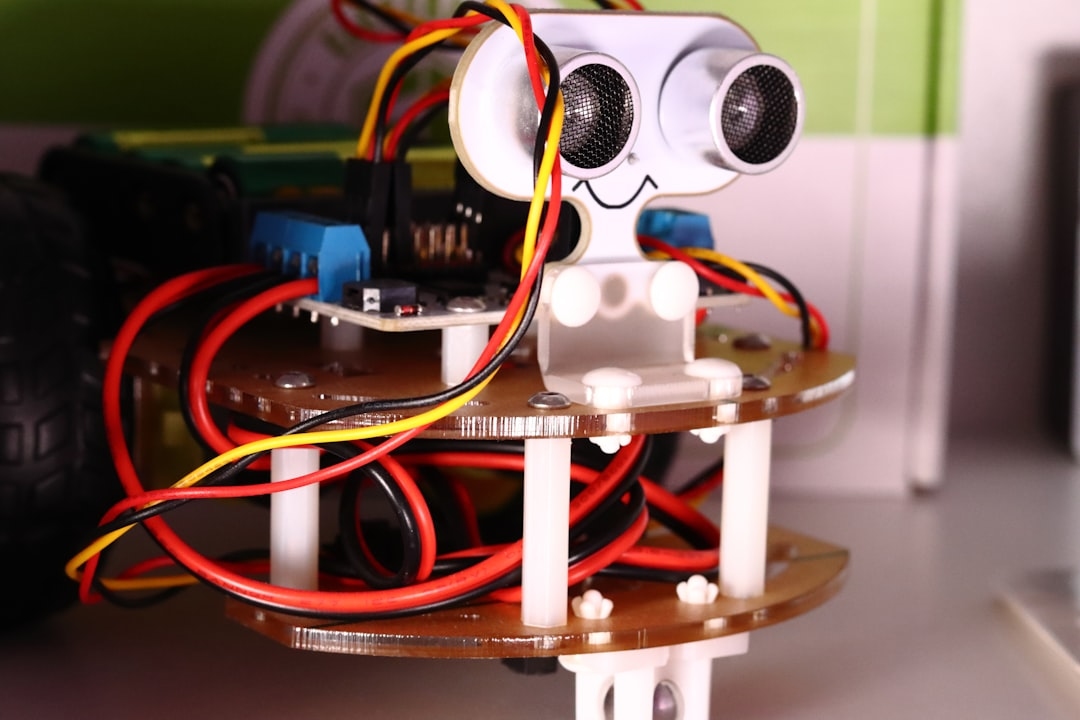

Ультразвуковий датчик розміщують на «носику» робота. Його основна задача – виявляти перешкоди попереду. Проводи датчика підключають до відповідних входів Arduino (наприклад, 9 і 10 пін для тригера й ехо).

Після перевірки всіх з’єднань переходимо до програмування.

Основні кроки складання:

1. Закріпіть шасі, двигуни та колеса.
2. Встановіть й зафіксуйте плату Arduino, драйвер двигунів та батарейний відсік.
3. Під’єднайте мотори до драйвера, живлення до Arduino та драйвера.
4. Підключіть ультразвуковий датчик.
5. Перевірте цілісність з’єднань і фіксацію всіх деталей.

Програмування простого робота: як написати код для Arduino

Коли апаратна частина готова, настає час оживити конструкцію. Для цього потрібне стороннє програмне забезпечення, яке дозволяє написати та завантажити код у мікроконтролер. Найпопулярніше рішення для новачків – безкоштовне середовище Arduino IDE.

Програмування робота починають із визначення основних функцій: перемикання моторів вперед/назад, зупинка та реагування на об’єкти перед роботом. У програмі спочатку описують всі вихідні пін-коди, задають логіку руху й реакції на сигнали із датчика.

Ось приблизна структура коду для саморобного робота-перешкодоуника:

• ініціалізація моторів і датчиків
• нескінченний цикл перевірки наявності перешкоди
• рух уперед, якщо простір вільний
• зупинка й об’їзд, якщо виявлено об’єкт

У робототехніці важливо не боятися експериментувати: змінюйте параметри затримки, швидкість моторів, налаштування датчика. Це дасть змогу зрозуміти, як невеликі зміни впливають на поведінку пристрою.

Типові помилки та шляхи їх вирішення в процесі створення саморобного робота

Навіть у найпростіших проєктах можуть виникнути «глухі кути». Ось деякі часті труднощі, з якими стикаються новачки:

• Робот не рухається після завантаження коду – перевірте батареї, цілісність контактів, правильність підключення моторів і драйвера.
• Мотори обертаються у різні сторони – змініть місцями дроти на одному з моторів.
• Ультразвуковий датчик не реагує – переконайтеся, що підключення виконано коректно, перевірте пін-коди у програмі, замініть датчик у разі потреби.
• Робот рухається занадто повільно – використайте нові батарейки або підвищте напругу в межах, дозволених компонентами.

Якщо після всіх перевірок пристрій не працює, спробуйте спростити схему: підключайте по одному компоненту, тестуйте окремо, поступово додаючи нові частини. Це ефективна стратегія не тільки для першого проєкту, але й у професійній робототехніці.

Розвиток і удосконалення: ідеї для наступних кроків у робототехніці

Після того як робот-каретка самостійно поїде по кімнаті та буде оминати перешкоди, з’явиться бажання ускладнити проєкт. Ось кілька напрямків для розвитку:

• Додавання Bluetooth-модуля для бездротового керування зі смартфона
• Встановлення додаткових датчиків (лінії, світла, температури)
• Реалізація автономної навігації за допомогою GPS або магнітних сенсорів
• Поліпшення дизайну: друк корпусу на 3D-принтері, власна розробка шасі
• Збірка роботів з іншими функціями – наприклад, робота-маніпулятора чи пристрою для сортування об’єктів

Кожен новий проєкт – це не лише розвиток навичок, а й крок до розуміння сучасних технологій. Робототехніка відкриває безмежні можливості для творчості й практики.

Висновок

Почати робити роботів із нуля – це цілком реально навіть без попереднього досвіду. Власноруч створений пристрій стане не лише чудовим хобі, а й першим кроком у світ складніших систем і сучасних технологій. Головне – не боятись експериментувати, вчитися на помилках і постійно вдосконалюватись. Хороший старт допоможе розібратися з електронікою, розвинути логічне мислення та знайти справжнє задоволення від власних ідей, що оживають у реальному світі.
